Вопросы и ответы по работе электрохимического детектора DMe-03

DMe-03 для работы в ломбарде.

DMe-03 при проверке олова показывает серебро>800, что это значит? В Белом режиме показывает нет в программе, а в Желтом режиме серебро>800.

Kакой тип электролита используется в приборе, в сменных баллонах? Бесцветный - это же не йодный?

В Германии есть 333 проба -- ее определяет DMe-03?

Аппарат определяет состав металла?

Верно ли проверяет DMe-03 ювелирные изделия и монеты?

Возможно ли измерить толщину золота на никеле от 1 до 3-х микрон, никеля на коваре, серебра на меди? Минимальное разрешение в мкм.

Имеются ли в продаже баллоны с электролитом для DMe-03?

Исследование образцов в режиме Ювелир и Эксперт.

Как можно получить у Вас таблицу?

Как ухаживать за зондом, где достать комплектующие?

Какие преимущества у DMe-03 по сравнению с приборами Демон-Ю и Демон? DMe-03 объединяет в себе обе модели?

Каковы возможности программного обеспечения? Есть ли в нем инструкция, справочные материалы и другие материалы?

Какую пробу покажет DMe-03 на золоте чистотой 81,5-87? Можно ли ним определять самородки и сплавленный песок?

Может ли DMe-03 ли отличить натуральное золото, драгоценные камни, серебро от подделки?

Может ли DMe-03 протестировать накатанное золото (gold filled), старинное золото, толщина больше 8 микрон без надпила?

Может ли детектор золота DMe-03 определить, если на изделие подделке толстый слой золота?

Может ли детектор золота DMe-03 идентифицировать Царские монеты пробы Au 900?

Можно ли получить справочники, таблицы для экспертного режима (для титана, алюминия, золота 999,9 пробы и серебра)?

Не соблюдение правил инструкции при тестировании изделий.

Отправьте, пожалуйста, справочники для экспертного режима для DMe-03.

Поддерживает ли английский язык DMe-03?

При нажатии на образец зондом появляется надпись “Необходима коррекция”, число U2 отрицательное. Образец исправен?

Протестировал кольцо 585 пробы, какие значения потенциалов(цифры) показывает DMe-03?

Сломался зонд, можно ли купить новый и как заказать?

Назад

DMe-03 для работы в ломбарде.
Пользователь прибора спрашивает:
Прибор DMe-03 заинтересовал для работы в ломбарде.
Если позолота изделия до 1-2 мм, покажет ли прибор подделку?
Какие расходные материалы нужны и какова их стоимость?

Ювелирные изделия толщиной сами по себе редко имеют толщины 1-2 мм. Слой золота толщиной 1-2 мм, может наноситься только методом плакирования. Как выявить такой слой и идентифицировать его подробно описано в брошюре «Методика выявления поддельных ювелирных изделий с использованием прибора DMe-03».Из расходных материалов со временем потребуется тот же баллон с электролитом.

Назад

Исследование образцов в режиме Ювелир и Эксперт.
Пользователь прибором спрашивает:
В режиме Ювелир можно определить только, что проба больше или меньше 800. Можно ли в режиме Эксперт проверить состав серебряных монет и определить по таблицам, какой пробе серебро соответствует? Где можно скачать актуальные таблицы?

Изделие с пробой меньше 800 не являются ювелирными изделиями. Если у Вас есть образцы таких изделий с пробой ниже 800, то детектор DMe-03 с достоверностью до 90% ответит на вопрос «такой же ваш исследуемый образец или нет». По вопросам приобретения таблиц и брошюр в ООО «КБСП» обращайтесь к ответственному.

Назад

Контактная информация по детектору DMe-03
По вопросам приобретения приборов, таблиц и брошюр в ООО «КБСП»
обращайтесь к ответсвенному.
+7(495)790-72-84 доб.106
kboris@kbsp.ru

DMe-03 при проверке олова показывает серебро>800, что это значит? В Белом режиме показывает нет в программе, а в Желтом режиме серебро>800.
Для проверки цветных и черных металлов используется только режим «экспертный» и справочники для недрагоценных металлов. Вопросы такого типа находятся в компетенции экспертов. Рекомендуем Bам обратится к разработчику и производителю в ООО «КБСП» к ответственному.

Назад

Kакой тип электролита используется в приборе, в сменных баллонах? Бесцветный - это же не йодный?

Для приборов DMe-03 используется кислый электролит с микродобавками, изготовленными из химических реактивов ОСЧ(«Особо чистый») или ХЧ(«Химически чистый»). Состав электролита является Ноу-хау (от англ. know how) разработчика, никаких соединений йода там не используется.

Назад

В Германии есть 333 проба -- ее определяет DMe-03?
«В справочнике для экспертов» есть специальный раздел по золоту низких проб, не использующихся в России.

Назад

Аппарат определяет состав металла?
Прибор DMe-03 относится к классу тестеров, отвечающих на вопросы «такой как этот образец или не такой». В режиме экспертный, при наличии эталонов сплавов металлов интересующего Bас состава, прибор DMe-03 ответить на вопрос соответствует ли данный Bаш образец этому составу. Рекомендуем обратиться к «Справочнику для экспертов пользующихся прибором DMe-03 (раздел черные и цветные металлы)».

Назад

Верно ли проверяет DMe-03 ювелирные изделия и монеты?
У пользователя прибором DMe-03 возникли следующие результаты:
1.На итальянской цепочке стоит клеймо пробы 750, прибор идентифицирует как 958;
2.Золотую пятирублевую монету 1899 года выпуска 900 пробы идентифицирует как 958 пробу;
3.Золотую пятидесятирублевую монету 2006 года выпуска 999 пробы идентифицирует как 999 пробу;
Можно ли делать надпил, в этом случае монета испортится?
4.В ломбарде были следующие результаты: проверял толстые обручальные кольца 750 пробы.
Включенный прибор показал, нет в программе. Сделал еще несколько измерений -- прибор показал 750 пробу. Правильно ли работает прибор?
5.Высокую пробу серебра показывает меньше 800, монеты 640, 700, 800 пробы показывает больше 800.

Взамен старых существующих приборов, рекомендуем использовать новый прибор DMe-03.
Консультации и ответы на вопросы Вы можете получить у изготовителя и разработчика прибора DMe-03 в ООО «КБСП» у ответственного.

Назад

Возможно ли измерить толщину золота на никеле от 1 до 3-х микрон, никеля на коваре, серебра на меди? Минимальное разрешение в мкм.
Прибор DMe-03 может применяться даже для измерения долей микрона на любой подложке. Для этого Вам придётся изготовить эталоны на такой же подложке, на которую Вы нанесете слои золота разной толщины в интересующем Вас диапазоне толщин. Ориентировочные данные по показаниям прибора на покрытиях золота разной толщины приведены в «Справочнике для экспертов, пользующихся прибором DMe-03».

Назад

Имеются ли в продаже баллоны с электролитом для DMe-03?
К детектору DMe-03 подходят сменные баллоны, выпускающиеся для приборов Клио-Голд и ДеМон. Мы рекомендуем использовать сменные баллоны производства ООО «КБСП», так как баллоны других производителей изготовляются по неизвестной нам технологии, не гарантирующей качество и чистоту реактивов. Поэтому еще раз рекомендуем для получения надежных результатов измерений использовать только баллоны производителя прибора.

Назад

Как можно получить у Вас таблицу?
По вопросам приобретения таблиц и брошюр в ООО «КБСП» к ответственному.

Назад

Как ухаживать за зондом, где достать комплектующие?
Настоятельно рекомендуем четко следовать инструкциям, изложенными в руководстве пользователя. При промывке зонда применять только дистиллированную воду. При затруднениях рекомендуем Вам обратится к разработчику и производителю в ООО «КБСП», к ответственному.

Назад

Какую пробу покажет DMe-03 на золоте чистотой 81,5-87? Можно ли ним определять самородки и сплавленный песок?
Прибор DMe-03 может использоваться для проверки самородков и золотого песка. Несколько различающиеся показания в разных точках самородка связанны с некоторой неоднородностью его по составу. Определение следует производить только в режиме «экспертный» и пользоваться справочными таблицами.

Назад

Какие преимущества у DMe-03 по сравнению с приборами Демон-Ю и Демон? DMe-03 объединяет в себе обе модели?
Прибор DMe-03 действительно объединяет в себе возможности обеих приборов. Он обладает значительными преимуществами, так как в нем применяются самые современные электронные компоненты. Прибор позволяет идентифицировать и недрагоценные металлы и сплавы, давать сведения по нарушенным слоям на поверхности металлов и многое другое. В настоящее время разработчики прибора и авторы патента не поддерживают отношения с изготовителем прибора Демон компании «Вилдис» и не могут гарантировать качество приборов Демон и достоверность показаний.

Назад

Каковы возможности программного обеспечения? Есть ли в нем инструкция, справочные материалы и другие материалы?
По вопросам приобретения таблиц и брошюр в ООО «КБСП» к ответственному.

Назад

Может ли DMe-03 ли отличить натуральное золото, драгоценные камни, серебро от подделки?
Новый прибор DMe-03 можно использовать при диагностики практически любых металлов и сплавов. Для диагностики каменей существуют совершенно другие приборы.

Назад

Может ли DMe-03 протестировать накатанное золото (gold filled), старинное золото, толщина больше 8 микрон без надпила?
При наличии соответствующих эталонов может.

Назад

Может ли детектор золота DMe-03 определить, если на изделие подделке толстый слой золота?
По данным вопросам рекомендуем Вам обратится к разработчику и производителю в ООО «КБСП» к ответственному.

Назад

Может ли детектор золота DMe-03 идентифицировать Царские монеты пробы Au 900?
Детектор DMe-03 может быть использован для работ по идентификации царских монет 900 пробы (в режиме «экспертный»). В зависимости от года выпуска монет – показания прибора могут несколько отличаться. Это связанно с изменениями характера кристаллов сплава (текстуры) во времени при длительном хранении. Подробно вопросы контроля монет и примеры показаний прибора на монетах одинакового достоинства и разных лет выпуска приведены в брошюре «Методика выявления поддельных ювелирных изделий с использованием прибора DMe-03».

Назад

Можно ли получить справочники, таблицы для экспертного режима (для титана, алюминия, золота 999,9 пробы и серебра)?
По данным вопросам рекомендуем Вам обратится к разработчику и производителю в ООО «КБСП» к ответственному.

Назад

Не соблюдение правил инструкции при тестировании изделий.
У пользователя прибором возникли вопросы по идентификации цепи 585 пробы, в которой пять звеньев, периодически давали показания 750 пробы, а одно звено 958 пробы. На серебряном изделии прибор показал платину. Данная ситуация происходила систематически. Скорее всего, это связанно с тем, что подготовка поверхности тестируемого изделия производилась с отклонением от инструкции (см. руководство по эксплуатации).

Назад

Отправьте, пожалуйста, справочники для экспертного режима для DMe-03.
По данным вопросам рекомендуем вам обратится к разработчику и производителю в ООО «КБСП» к ответственному.

Назад

Поддерживает ли английский язык DMe-03?
Прибор DMe-03 в специальном исполнении (изготавливается по заказу) поддерживает английский язык.

Назад

При нажатии на образец зондом появляется надпись “Необходима коррекция”, число U2 отрицательное. Образец исправен?
Вероятно, это связанно с выходом из строя зонда прибора. Реже это может быть связанно с выходом из строя электроники. Верните прибор с зондом разработчику на диагностику и проверку.

Назад

Протестировал кольцо 585 пробы, какие значения потенциалов(цифры) показывает DMe-03?
Значение потенциалов в режиме экспертный, это значение потенциалов в милливольтах относительно электрода сравнения. По ним с обязательным использованием «Справочника для экспертов» вы можете самостоятельно найти ответы на интересующие Вас вопросы. При затруднениях рекомендуем Вам обратится к разработчику и производителю в ООО «КБСП» к ответственному.

Назад

Сломался зонд, можно ли купить новый и как заказать?
По данным вопросам рекомендуем Вам обратится к разработчику и производителю, к ответственному.

Назад

Контроль федеральных специальных и акцизных марок

Close Девис-04 © 2001-2015 КБСП. Все права защищены. Close Девис-04 © 2001-2015 КБСП. Все права защищены.	Девис-04 Прибором Девис-04 проверяется наличие элементов скрытой полиграфической защиты в виде двух прямоугольников — метка "М2" и в виде серой бутылки (ФСМ) или вертикальных серых полосок (АМ) — метка "М3". Результаты проверки выводятся на дисплей прибора, а также дублируются звуковым и световым сигналами. Далее
Close Девис-05 © 2001-2015 КБСП. Все права защищены. Close Девис-05 © 2001-2015 КБСП. Все права защищены.	Девис-05 С помощью прибора Девис-05 визуально контролируется вспышечный элемент, отпечатанный прозрачной краской. Защитный эффект заключается в проявлении вспышки люминесценции оранжевого цвета с последующим слабым послесвечением зелёного (ФСМ) или бирюзового (АМ) цветов. Далее
Close Девис-07А3/Девис-07А3УФ © 2001-2015 КБСП. Все права защищены. Close Девис-07А3/Девис-07А3УФ © 2001-2015 КБСП. Все права защищены.	Девис-07А3/Девис-07А3УФ Детекторы Девис-07А3/07А3УФ позволяют определить наличие скрытой специальной защиты по всей поверхности ФСМ и АМ. Проверка осуществляется бесконтактно и оперативно. Время на проверку - менее 1 сек. Дополнительно Девис-07А3УФ позволяет проверить элементы, люминесцирующие в УФ-излучении. Далее

Девис-04

Детектор Девис-04 – профессиональный прибор для идентификации современных высокотехнологичных защит.
Предназначен для оперативного контроля специальных полиграфических защитных признаков на основе инфракрасных абсорберов.
Эксклюзивная технология распознавания прибора Девис-04 позволяет оперативно определять подлинность:

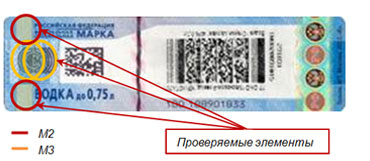

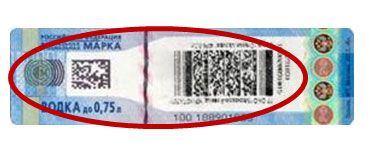

• федеральных специальных и акцизных марок по меткам М2 и М3;
